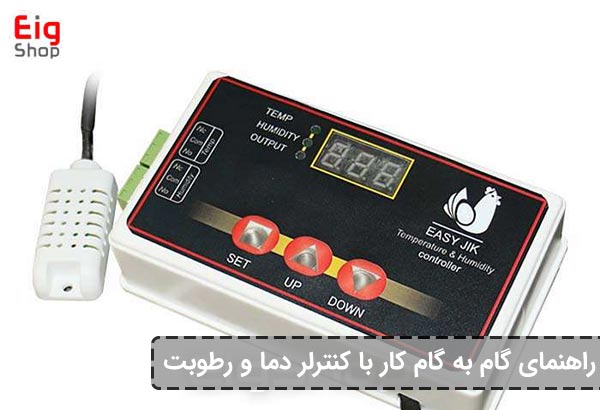

راهنمای گام به گام کار با کنترلر دما و رطوبت ایزی جیک (Easy Jik)

کنترل دقیق و هوشمند شرایط محیطی (دما و رطوبت) یکی از حیاتی ترین عوامل در افزایش بهره وری سالن های پرورش طیور، گلخانه ها، سالن های پرورش قارچ و محیط های صنعتی و آزمایشگاهی است. کنترلر Easy Jik با تکیه بر حسگر دقیق صنعتی SHT و سیستم پردازش دیجیتال، پایش و تثبیت خودکار پارامترهای محیطی را با حداقل نوسان میسر می سازد.

در این مقاله آموزشی، تمامی مراحل از معرفی اجزای روی پنل تا روش تنظیم گام به گام پارامترها و نحوه اتصال ایمن تجهیزات جانبی به تفکیک و به طور کامل ارائه شده است.

مشخصات فنی و بخش های مختلف دستگاه

طراحی پنل این کنترلر به گونه ای است که کاربر بتواند به ساده ترین شکل ممکن، وضعیت عملکرد دستگاه ها و داده های محیطی را در هر لحظه رصد کند. در جدول زیر اجزای اصلی تشکیل دهنده دستگاه و قابلیت های هر بخش به صورت اجمالی معرفی شده اند تا پیش از ورود به بخش تنظیمات، با معماری کنترلر به طور کامل آشنا شوید:

وضعیت چراغ های نشانگر روی پنل

روی بدنه دستگاه سه چراغ نشانگر تعبیه شده است که وضعیت سنسورها و فعال بودن خروجی ها را به صورت لحظه ای به کاربر گزارش می دهند. با توجه به ترکیب روشن شدن این چراغ ها و ارقام روی نمایشگر، می توانید نحوه کارکرد تجهیزات متصل را بدون نیاز به بازبینی مدارها تحلیل کنید:

• نشانگر TEMP: روشن بودن این چراغ به این معناست که عدد ۳ رقمی جاری روی نمایشگر، دمای فعلی محیط را نشان می دهد.
• نشانگر HUMIDITY: هرگاه این چراغ روشن شود، عدد روی نمایشگر نشان دهنده درصد رطوبت نسبی فعلی محیط است.
• نشانگر OUTPUT: این چراغ به عنوان نشانگر وضعیت خروجی عمل کرده و روشن بودن آن بیانگر ارسال فرمان فعال سازی به تجهیزات است:
  • روشن بودن هم زمان TEMP و OUTPUT: خروجی گرمایشی فعال است و هیتر متصل به دستگاه روشن می باشد.
  • روشن بودن هم زمان HUMIDITY و OUTPUT: خروجی رطوبت فعال است و دستگاه رطوبت ساز در حال کار است.

راهنمای مراحل تنظیمات کنترلر (منوی چهارگانه)

فرآیند برنامه ریزی دستگاه در قالب یک منوی پیوسته چهار مرحله ای طراحی شده است که با فشردن مداوم کلید ست آغاز می شود. در این منو، شما ابتدا مقادیر مطلوب دما و رطوبت و سپس محدوده تلورانس (گپ) مجاز برای قطع و وصل خودکار تجهیزات را گام به گام مشخص می نمایید:

1.تنظیم دمای مطلوب (-t-):دقت تغییرات: ۰٫۱ درجه سانتی گراد.

۱. کلید لمسی SET را به مدت ۳ ثانیه نگه دارید تا صدای بوق تایید شنیده شود. ۲. عبارت -t- روی صفحه نمایان شده و پس از یک ثانیه عدد دما به حالت چشمک زن تغییر می کند. ۳. با کلیدهای UP یا DOWN مقدار دمای هدف را تعیین کنید. ۴. کلید SET را برای ثبت دما و رفتن به بخش بعد لمس کنید.

2.تنظیم رطوبت مطلوب (-H-):بازه تنظیم: ۰ تا ۱۰۰ درصد.

۱. بلافاصله پس از ثبت دما، بوق ممتد شنیده شده و عبارت -H- ظاهر می گردد. ۲. با کمک کلیدهای UP و DOWN رطوبت ایده آل را مشخص نمایید. ۳. با فشردن کلید SET، درصد رطوبت ذخیره شده و دستگاه وارد منوی گپ دمایی می شود.

3.تنظیم گپ دمایی (G-t):بازه مجاز: ۱٫۰ تا ۹٫۹ درجه سانتی گراد.

گپ دمایی بازه مجازی است که کنترلر پس از عبور از آن، هیتر را مجدداً روشن یا خاموش می کند تا از استهلاک رله ها و افت شدید دما جلوگیری شود. برای مثال: در صورتی که دما روی ۲۵ درجه و گپ روی ۳ تنظیم شده باشد، با کاهش دما به ۲۲ درجه هیتر روشن شده و با رسیدن به ۲۸ درجه خاموش می شود.

۱. علامت G-t روی پنل نمایان شده و مقدار گپ به صورت چشمک زن نمایش می یابد. ۲. با کلیدهای UP و DOWN مقدار گپ دمایی را تنظیم کنید. ۳. کلید SET را برای رفتن به مرحله آخر لمس نمایید.

4.تنظیم گپ رطوبت (G-H):بازه مجاز: ۱ تا ۱۰ درصد.

گپ رطوبتی تعیین کننده دامنه نوسان مجاز رطوبت پیش از فرمان قطع یا وصل به رطوبت ساز است. برای مثال: اگر رطوبت هدف ۵۵٪ و گپ ۵٪ باشد، سیستم رطوبت ساز در ۵۰٪ فعال و در ۶۰٪ خاموش خواهد شد.

۱. پس از نمایش کد G-H، با کلیدهای UP و DOWN مقدار گپ را مشخص کنید. ۲. با لمس نهایی کلید SET، کلیه مقادیر در حافظه ثبت شده و کنترلر وارد حالت عادی کاربری می شود.

آموزش اصول سیم کشی و اتصال به خروجی ها

کنترلر Easy Jik به دو ترمینال فرمان مجزا مجهز است که قابلیت هدایت انواع هیترها (برقی، گازی یا گازوئیلی با ورودی ترموستات) و انواع رطوبت سازها (التراسونیک و پروانه ای) را به صورت تکی یا موازی فراهم می آورد. به دلیل حساسیت بردهای الکترونیکی در برابر اضافه بار، رعایت اصول مهندسی در اتصال تجهیزات پرمصرف اهمیت بالایی دارد.

بهتر است برای بارهای مصرفی بالا، موتورهای سنگین یا استفاده از چندین دستگاه موازی، مستقیماً از خروجی های رله برد جریان کشی نکنید. برای جلوگیری از صدمه دیدن مدار داخلی دستگاه و حفظ سلامت آن، از فرمان رله برای تحریک بوبین کنتاکتور استفاده نمایید:

• پایه COM (مشترک): ورودی خط تغذیه یا فاز ورودی به مدار فرمان.
• پایه NO (معمولاً باز): خروجی پیش فرض استاندارد که با ارسال فرمان دستگاه بسته شده و بوبین کنتاکتور یا تجهیزات را روشن می سازد.
• پایه NC (معمولاً بسته): خروجی برای سناریوهای کنترلی معکوس که در حالت عادی وصل بوده و هنگام فعال شدن قطع می گردد.

اصول ایمنی، نگهداری و شرایط گارانتی

دستگاه Easy Jik دارای ۱ سال گارانتی کامل قطعات و ۱۰ سال تضمین خدمات پس از فروش است که به صورت خودکار برای کاربر فعال است. رعایت دستورالعمل های نگهداری تضمین کننده پایداری عملکرد طولانی مدت قطعات و جلوگیری از خرابی های ناخواسته خواهد بود.

بروز برخی خطاهای کاربری یا خطرات فیزیکی موجب آسیب به بردهای الکترونیکی شده و گارانتی محصول را ابطال می کند. توصیه می شود در حین نصب و استفاده، به موارد حفاظتی زیر توجه کامل داشته باشید:

• کنترل نوسانات برق: استفاده از تثبیت کننده یا محافظ ولتاژ ورودی برای مدار دستگاه.
• عدم نفوذ آب و مایعات: جلوگیری از پاشش مستقیم آب یا استقرار دستگاه در محیط های خیس (سنسور داخل سالن و باکس اصلی خارج از محیط مرطوب باشد).
• رعایت توان نامی: پرهیز اکید از اتصال هیترها و بارهای توان بالا بدون استفاده از مدار واسط کنتاکتور.
• نصب اصولی و محافظت فیزیکی: جلوگیری از هرگونه ضربه فیزیکی، سقوط یا فشار در زمان جابه جایی و نصب.
